木材加工、煙草、化工、紡織、食品、飼料、冶金、皮革、橡膠加工等企業都是防火重點行業，在物料的輸送過程中很容易引發火災。火花探測與熄除裝置可最大限度避免火災、粉塵爆炸造成的損失和停產。

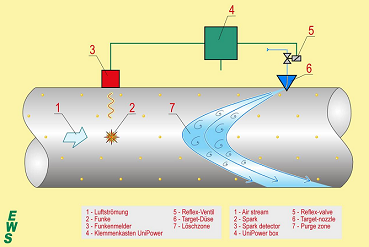

EWS公司的火花探測與熄除裝置采用先進的，超級敏感的紅外線火花探測技術，能準確的探測到生產過程中出現的火花。事實上，紅外線脈沖信號的穿透能力很強，即使火花探測器的鏡頭很臟，我們的設備也能可靠地探測出來。火花被探測到后，熄除系統在瞬時內將火花用密集水霧幕熄滅，并利用報警裝置通知操作人員。還能安裝在高轉速設備（如研磨機的出料口）上，以保護機器設備。當有雜物進入機芯，或發生機械故障時，將產生劇烈的火花，系統將在火花數量大于預設值時，發出制動停車信號，以免在有雜物進入機器和發生機械故障是對機器造成嚴重?fù)p害。

我們向各行業提供的系統已達到數萬套?；鸹ㄌ綔y(cè)與熄除裝置不僅為人造板，木材加工和家具生產過程中氣力輸送、氣力吸塵管道設備的安全運行而設計。而且已廣泛運用于：煙草、化工、紡織、食品、飼料、冶金、皮革、橡膠加工企業等，進行生產所需的除塵、過濾、分離裝置、料倉和干燥設備的安全保障。德國 EWS 火花探測與熄除裝置的探測和熄除裝置，都均勻地分布在管道的管壁上，不會阻礙物料的流動。部件都可以在管道外完成安裝，這節省了安裝的費用和時間，并方便了舊設備的改造，特別是新的系統極大的簡化了安裝過程。德國 EWS 火花探測與熄除裝置的探測方式除火花探測外，還有煙霧、溫度等特征探測手段。熄除裝置除液體熄除外，還有爆炸閃點閘門裝置、落料 翻板閘門裝置和支路轉撤裝置。

火花探測系統ALF8000簡介

火花探測系統自發明后至今經歷了 40 年的歷史，技術上基本上保留了原來的體系。德國 EWS 公司 在長期的實踐中發現了很多現有系統需要改善的問題，成為研發新一代的高效火花探測系統的動力。 為研發新的系統，EWS 利用自己豐富的經驗和有數十年專業經驗人員的技術專長，對現有所有的系統進行分析，并對現有供貨的系統進行了廣泛的測試，開發出新一代火花探測與熄除裝置 ALF 8000。

1、 現有系統安裝成本高，新系統減少了 50%的電纜花費

德國原廠提供14m 連接中繼盒和探頭及中繼盒到噴嘴的高質量電纜，客戶僅需要采購原來一半的電纜連接控制柜和中繼盒，故障可能性大大降低，反應速度快。同時,探頭和噴嘴采用統一的快速安裝適配器，簡化安裝，對于用戶以后的維護也變得簡單方便。

2、 操作方便

我們同現有的火花探測系統使用者進行了廣泛的調查交流后，發現傳統控制柜操作比較困難，并且需要對操作人員進行較多的培訓才能使用。我們決定對每個通道設計簡捷的操作模塊，可單獨操作，提高操作界面友好性，簡單易學，操作簡單快捷。

3、 高效節水降低對物料含水率的影響

現有使用者經常反應，熄除系統的多次噴水，可能過量，擔心會對物料的含水率造成影響，且經常發生。最終研發出新的噴嘴（專利產品），在熄除的時候沒有盲區，對著氣流方向噴淋，提高了熄除效率。在相同熄除效率的情況下比傳統噴嘴減少了 25-33%的水量，節水的同時，保證了對物料的含水率無影響，這對生產是極其重要的。

4、 智能穩定可靠

新的自檢系統能對探測和熄除多有重要功能的缺陷進行自動檢測，實時顯示系統工作狀態，確保系統穩可靠運行。

5、 中繼盒采用插口式設計，安裝方便、快捷系統備有緊急電源，外部斷電情況下可保證系統持續工作?；鸹ū怀?jí)敏感的紅外線火花探測器探測到，熄除系統在短時內用密集水霧模式執行熄滅，火花熄除系統帶有過濾裝置，減緩滅火噴嘴的磨損。 熄除系統滅火時間可設定。

一、控制柜：

控制柜是火花探測與熄除裝置的核心部分，接收、記錄、分析、處理火花探測系統傳輸來的信號，確定火花的危險強度?？刂乒衲軐?shí)現友好的操作模式，可有選擇的對每個通道進行操作，自檢 功能保證系統有高的可靠性。

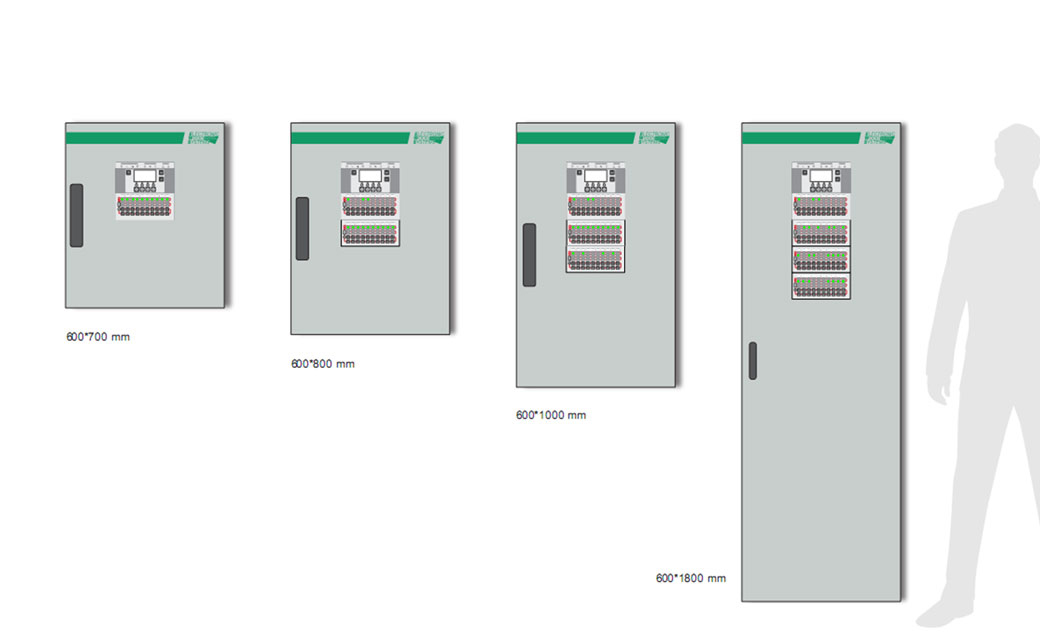

控制柜型號：

CC3, CC6, CC10, CC20, CC30, CC40

系統特點：

1、火花數量、火花極限、滅火時間等均可以程序設定；

2、系統備有緊急電源;

3、系統具有自動巡檢功能;

4、單臺控制系統可以實現多達 40 個區域的探測和熄除。

二、火花探測系統：

火花探測系統采用光電原理進行測量，探頭內的高敏感紅外器件探測火花發出的紅外輻射，并將信號放大后傳輸給控制柜。另外，探頭內有一個標準的LR實驗二級管，進行自檢。由于紅外線具有很強穿透力，所以，我們的設備即使在探頭很臟的情況下也可以準確地探測到火花。探頭采用快速接頭安裝，安裝非常方便。

探頭：

低溫探頭：主要用于砂光和粉塵管線、料倉等溫度低的場合；

高溫探頭：主要用于干燥管道等溫度高的場合；

探頭具有很高的敏感性，并采用了特殊的設計，避免粉塵在探頭表面沉積。

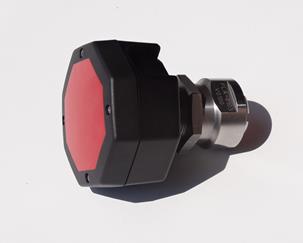

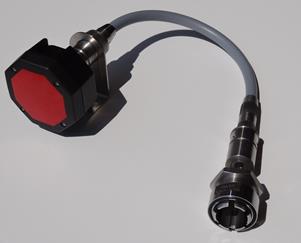

              火花探測器 DL 適合溫度達 70°C                                                             火花探測器 DH 適合溫度達 350°C

三、火花熄除系統

火花熄除系統主要包括電磁閥、球閥、過濾器、噴嘴和管子。過濾器濾除水中的雜質，確保

電磁閥的正常工作。噴嘴配有閥板結構，防止輸送物料 、粉塵堵塞噴嘴 ，流量檢測器保證火花探測系統正常工作，避免系統出現有報警，系統無水噴出或報警已結束，卻仍有水噴出的情況出現。

                             噴嘴：打開/閉合                                                                                  對著氣流方向高效的噴淋

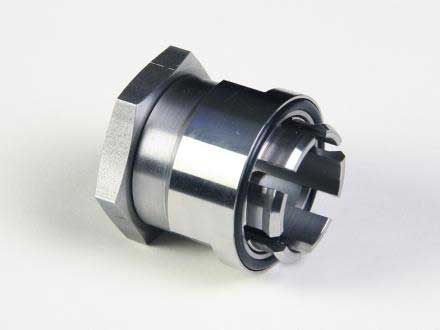

              用于火花探頭和噴嘴的快裝接頭

四、增壓系統

由于系統的火花熄除過程需要高壓水，所以，當系統用水小于 7BAR 時，需要采用增壓系統。 系統主要包括：立式多級離心泵、開關柜、蓄壓罐、球閥、電磁閥、截止閥、過濾器、壓力開關、 安全閥等。

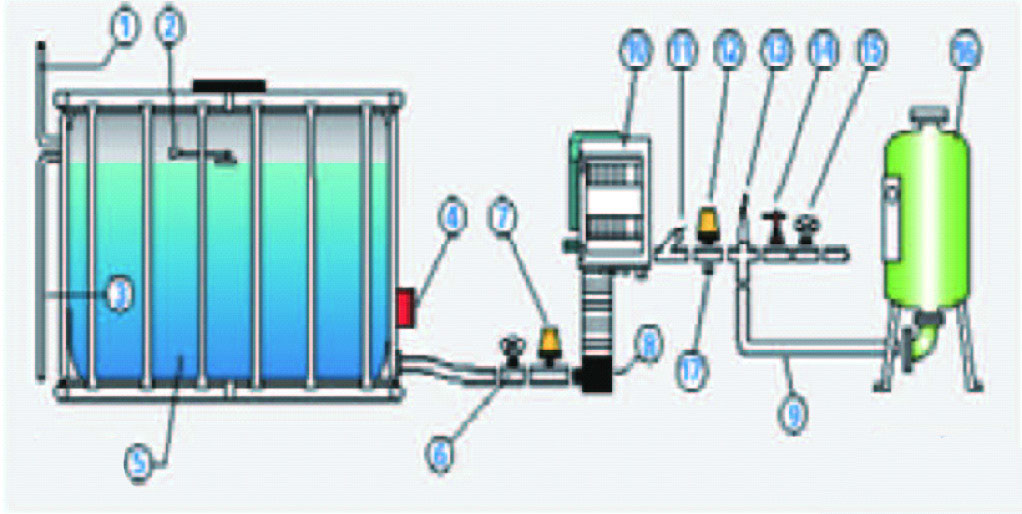

1.進水管 R=3/4＂；2.液位開關；3.溢流管；4.液位開關(設定最低防干轉保護)；5.供水容器(600升或1000 升 ) ；6.球閥 ；7.壓力閥(當沒有供水容器時采用)；8.多級立式離心泵；9.高壓軟管；10.控制柜；11.逆止閥；12. 壓力開光；13. 安全閥；14. 水流動檢測器；15. 球閥；16. 蓄能器；17. 排污口
